工作原理

输送式自动喷砂机主要由喷砂主机、喷砂系统、磨料回收系统、通风除尘系统、磨料分选系统和电控系统组成。

喷砂系统采用吸入式喷砂，既利用压缩空气在喷枪内高速流动形成负压产生引射作用，将旋风分离器贮箱内的砂料通过输砂管吸入喷枪内，然后随压缩空气气流由喷嘴高速喷射到工件表面，达到喷砂清理的目的。

三、设备组成

抽尘管路、电气系统、空气压缩机(用户自备)、控制箱组成。

喷砂介质：合适磨料。

工件喷砂要求：外表面喷砂。

设计标准：

JB／T8355—2008              抛喷砂设备通用技术条件

GB/T8923-2008                       涂装前钢材表面锈蚀等级及除锈等级

GB16297－2008                      大气污染物综合排放标准

GB／T5226.1－1996              工业机械电气设备第一部分：通用技术条件

GBZ 1－2002                                 工业企业卫生标准

GB12348－2008                      工业企业厂界噪声标准

一、本机特点：

1、操作简单，效率较高，可根据不同的工艺要求更换不同粒度的砂料，砂料自动循环使用，节约成本。

2、喷枪采用角度摆动方式，并可微调各种喷射角度，以达到良好的加工效果。

3、配置有滤心式除尘器，能将工作中产生的粉尘清除。

四、喷砂机主要结构：(见设计方案图)

1、主机外壳：

采用2.5mm-12mm厚钢板焊接而成，表面喷粉。在进料、出料端设有护罩及橡胶皮防止灰尘外逸，机舱下部有过滤网防止大的杂物和工件掉入砂料中。喷砂机主机上设有观察视窗，可以观察整个加工过程，随时处理突发情况。

设备参数：

 设备参数：

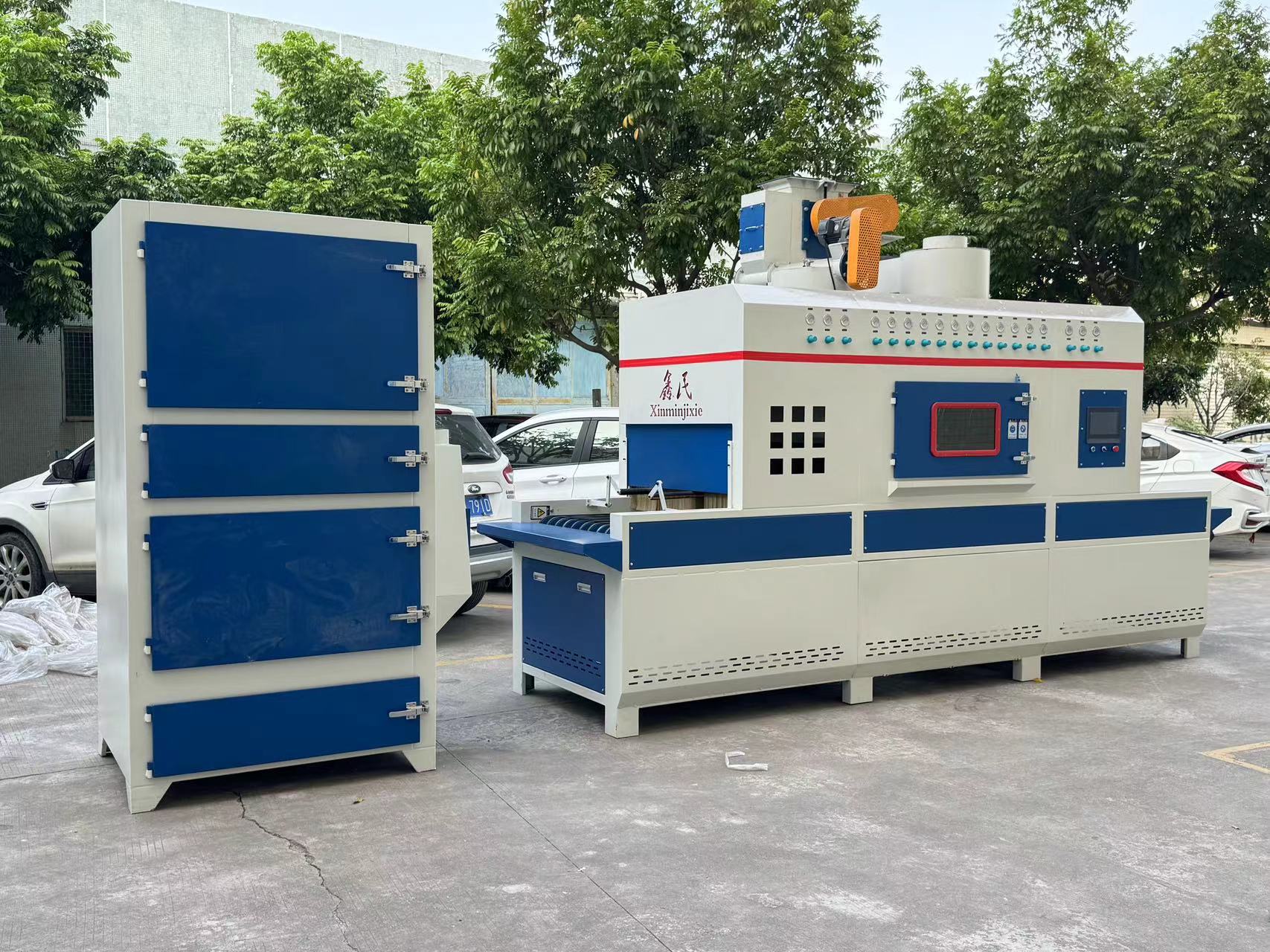

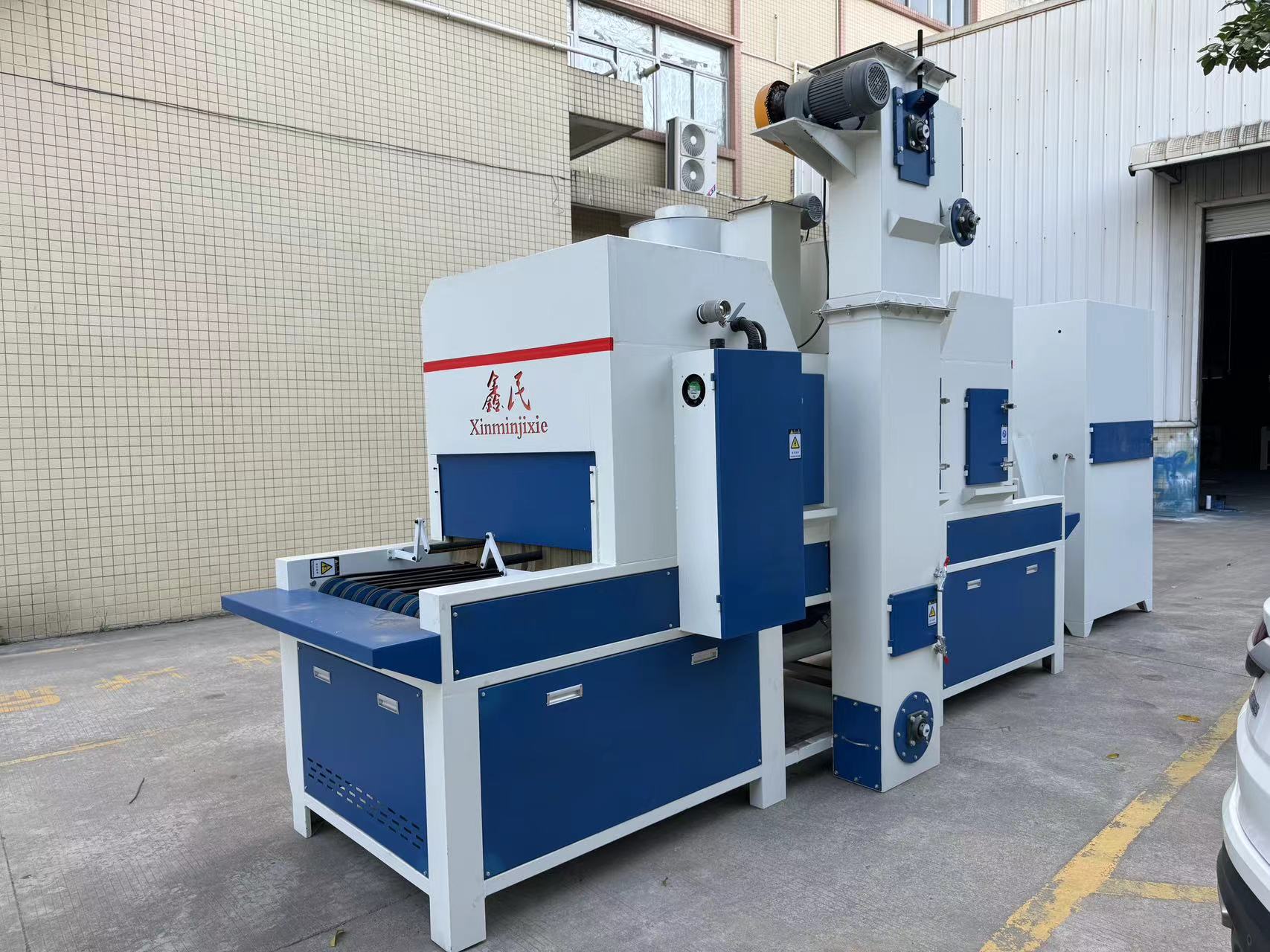

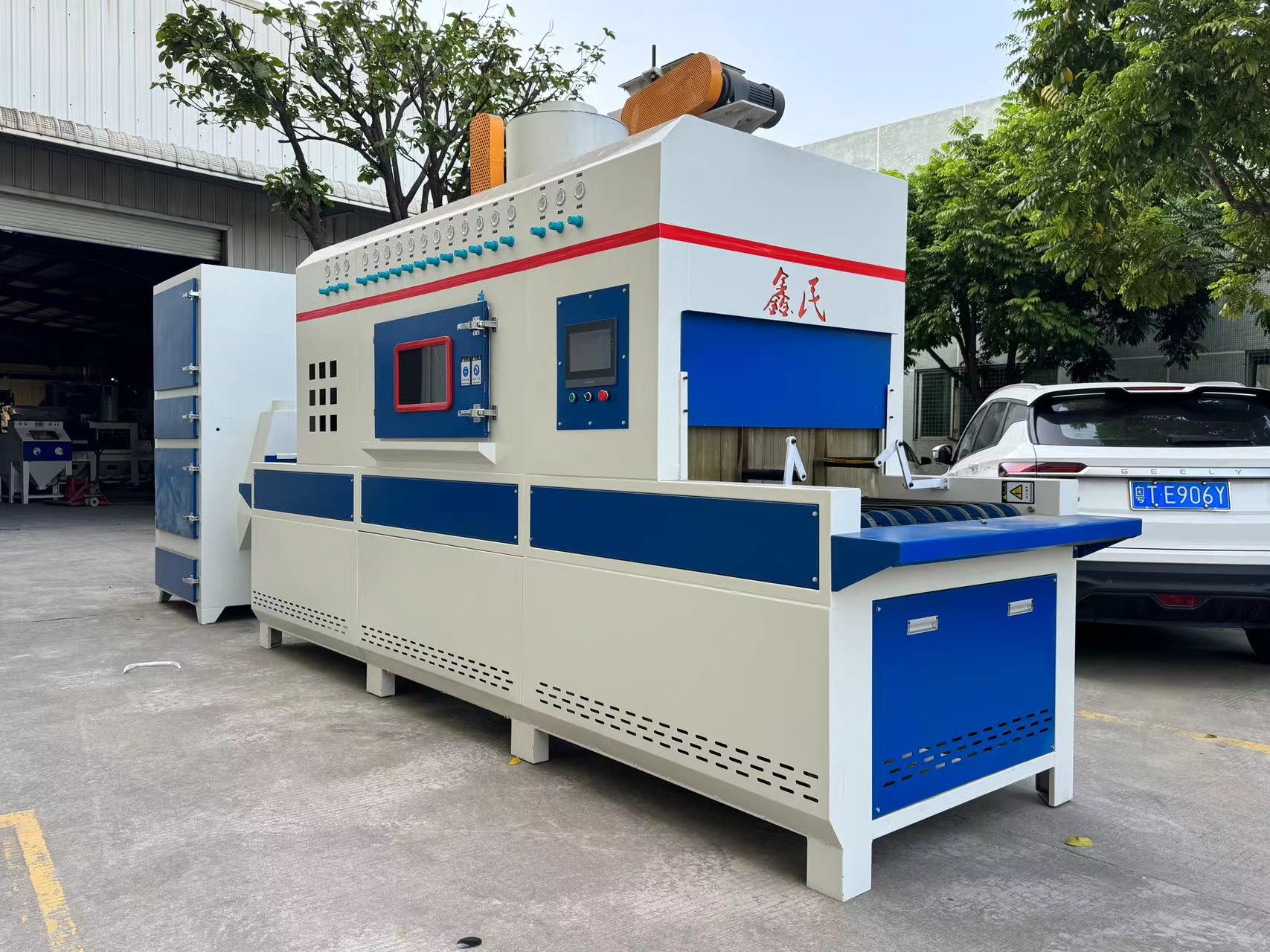

XM-1213-18A输送式自动喷砂机：

1.喷砂主机外形尺寸：4400mm（长）*1700mm（宽）*2900mm（高）

2.除尘箱外形尺寸：1200mm(长）*1500mm（宽）*2200mm（高）

3.除尘风机：中压5.5KW;

4.除尘滤芯：Ø325*600=9只；

5.喷砂主机输送方式：齿轮马达（可变频调速）+三角皮带驱动；

6.锟轴输送方式：锟轴输送+链条驱动方式；

7.枪架摇摆：齿轮马达（可变频调速）+4组18只喷枪；

8.砂料回收循环系统：绞龙+砂尘分离系统+风力回收；

9.设备总功率：约10KW.

2、工件输送装置：

本机工件输送采用B型三角皮带输送，输送电机采用变速电机，电机功率为0.75kw。电机由调速器控制，输送带速度可在1.0～3.2m/min范围内由变频器无级调速。喷砂时皮带实际输送速度由产品喷砂工艺要求定出。

工件产品经过橡胶履带输送后经过锟轴输送，当感应探头接触到信号后，下部链条输送驱动，以此循环后，工件完成从产品装夹到喷砂完成工序，省时省力。

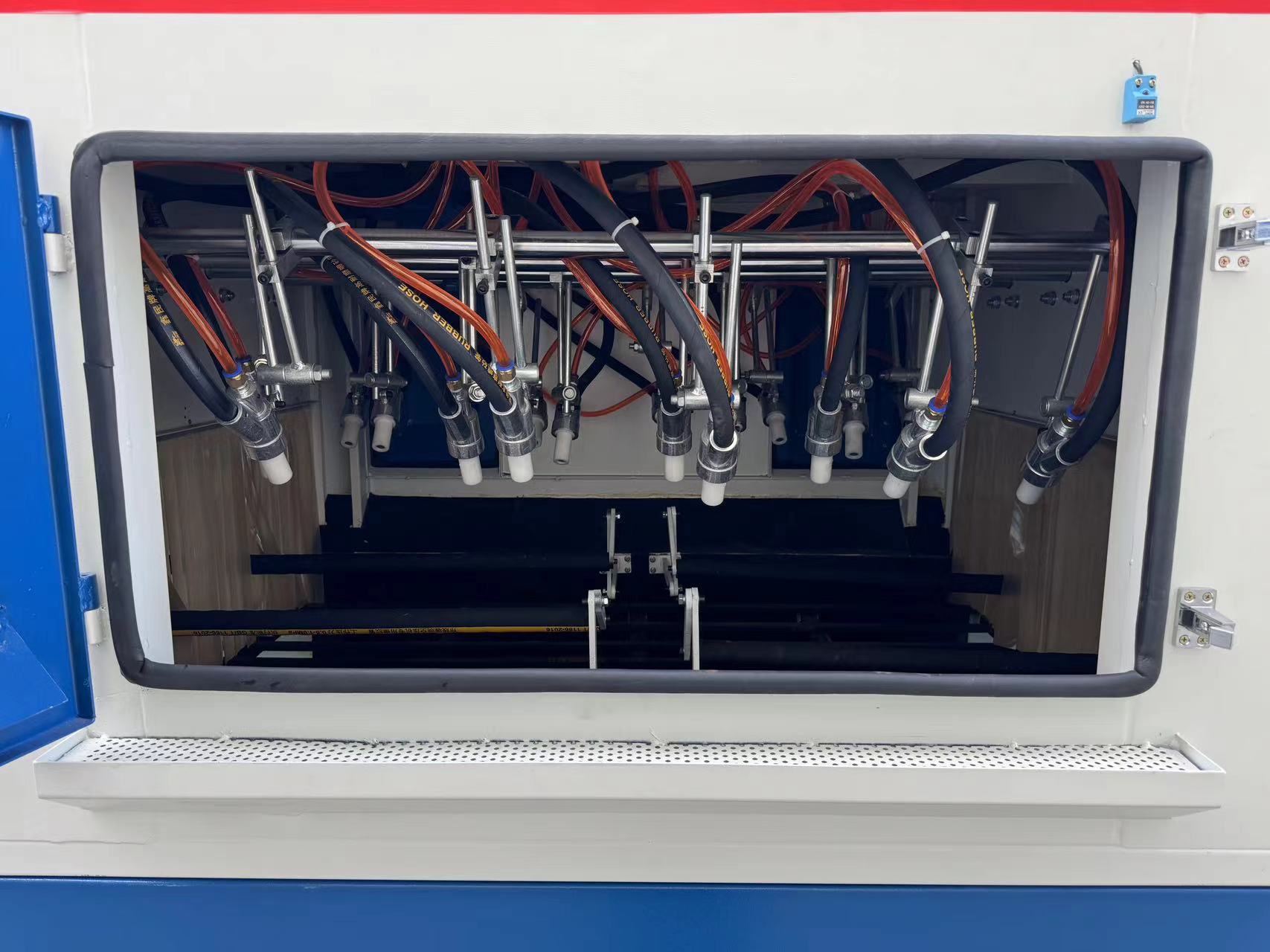

3、喷枪摆动装置:
